Convection thermique dans l'eau
Observer les courants de convection dans un liquide chauffé par un thermoplongeur en mesurant la température à deux hauteurs avec FizziQ Connect.
Description détaillée
L'élève place deux sondes de température reliées au boîtier FizziQ Connect à deux hauteurs dans un bécher rempli d'eau. Un thermoplongeur chauffe l'eau par le bas. L'enregistrement en continu montre que le capteur du haut se réchauffe plus vite que celui du bas (convection ascendante). Au frémissement, les températures commencent à s'homogénéiser. À l'ébullition, elles s'égalisent. L'expérience peut être complétée par une observation en thermographie infrarouge. FizziQ Connect permet d'enregistrer en continu les deux sondes de température et d'exporter les courbes pour comparer précisément les trois phases du chauffage.
Objectifs pédagogiques
- Observer et caractériser les courants de convection dans un liquide chauffé
- Mesurer simultanément la température à deux positions dans un fluide
- Interpréter la différence de température entre le haut et le bas d'un récipient chauffé
- Identifier les trois modes de transfert thermique : conduction, convection, rayonnement
- Reconnaître les phases de chauffage, frémissement et ébullition sur un graphique
Concepts scientifiques
Instruments et capteurs
Instruments scientifiques
- Thermomètre à sondes (FizziQ Connect)
Capteurs
- Sonde de température (× 2)
Fonctionnalités FizziQ
- Affichage Dual Screen — Visualise simultanément les deux courbes de température (haut et bas du bécher) en temps réel pendant l'enregistrement.
- Export des données — Permet de superposer les deux courbes température-temps pour identifier les trois phases du chauffage.
Matériel nécessaire
- Smartphone ou tablette avec FizziQ Connect
- Boîtier M5 Stack avec deux sondes de température
- Un bécher de 250 à 400 mL
- Un thermoplongeur (résistance chauffante immergée)
- Un support avec pince pour maintenir le thermoplongeur
- De l'eau du robinet
- Optionnel : papier aluminium pour isoler le bécher, caméra thermique
- Note : le protocole reste adaptable à tout autre outil d'acquisition de température comparable.
Protocole expérimental
Branche les deux sondes de température sur le boîtier M5 Stack via le Hub multiports. Vérifie que les deux températures s'affichent sur l'écran.
Remplis le bécher d'eau froide du robinet (environ 200 mL). Optionnel : entoure le bécher d'aluminium pour limiter les pertes latérales.
Fixe une sonde de température en bas du bécher (près du fond, sans toucher le thermoplongeur) et l'autre en haut (juste sous la surface de l'eau).
Place le thermoplongeur dans l'eau, accroché au support à l'aide d'une pince. La résistance chauffante doit être immergée et proche du fond.
Connecte FizziQ Connect via Bluetooth et sélectionne l'affichage « Dual Screen » pour visualiser les deux températures simultanément.
Lance l'enregistrement (REC). Les deux sondes doivent afficher des températures proches (température ambiante).
Allume le thermoplongeur. Observe en temps réel l'écart de température entre les deux sondes.
Continue l'enregistrement pendant toute la phase de chauffage (environ 15 à 20 minutes), en notant les moments du frémissement et de l'ébullition.
Arrête l'enregistrement quand l'ébullition est bien établie et que les deux températures sont stables et égales.
Exporte les données et superpose les deux courbes température-temps pour identifier les trois phases : chauffage avec écart croissant, frémissement avec réduction de l'écart, ébullition avec températures égales.
Résultats attendus

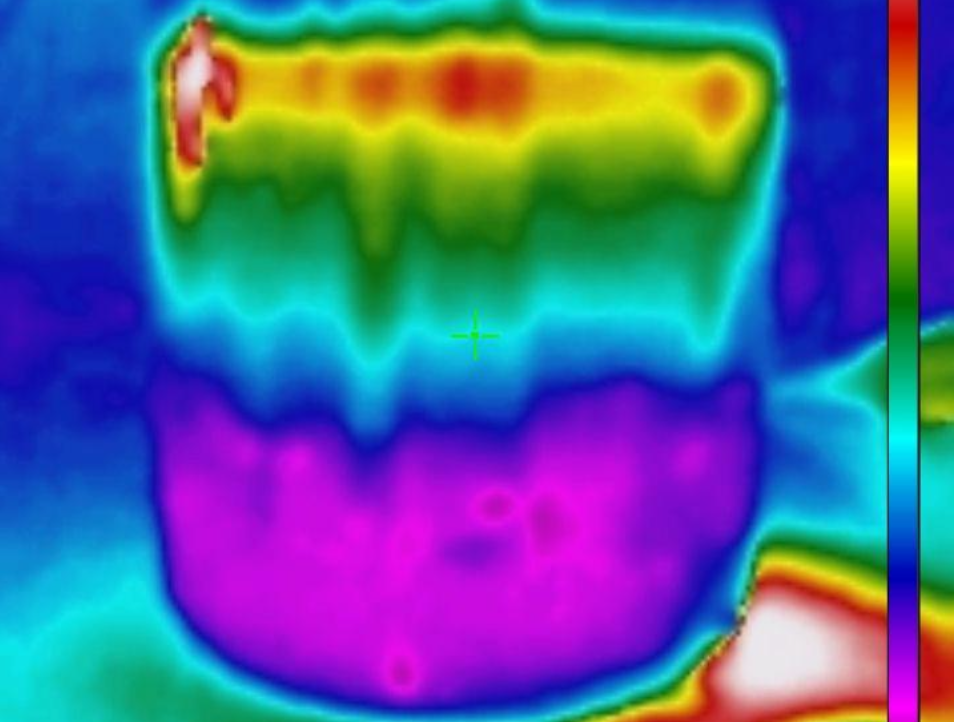

Dès le début du chauffage, la sonde du haut se réchauffe plus vite que celle du bas, montrant que le transfert de chaleur se fait vers le haut par convection. L'écart de température entre les deux sondes augmente pendant la phase de chauffage : parties d'une même température ambiante (environ 19 °C), les sondes se séparent nettement, la sonde du haut pouvant atteindre environ 80 °C quand celle du bas n'est qu'à 50 °C. Au frémissement (vers 85-90°C), les courants de convection s'intensifient et les températures commencent à s'homogénéiser. À l'ébullition (93-100°C selon l'altitude), les deux sondes convergent vers la même température. La thermographie infrarouge, si disponible, montre clairement les zones chaudes en haut et froides en bas pendant la phase de chauffage.
Questions scientifiques possibles
- Pourquoi le capteur du haut se réchauffe-t-il en premier alors que la source de chaleur est en bas ?
- Comment expliquer que les températures s'égalisent à l'ébullition ?
- Que se passerait-il si l'on chauffait l'eau par le haut plutôt que par le bas ?
- Pourquoi la température d'ébullition peut-elle être inférieure à 100°C selon le lieu ?
- Comment les courants de convection dans les océans influencent-ils le climat ?
Explications scientifiques
Dans un liquide chauffé par le bas, le fluide au contact de la source de chaleur se dilate : sa masse volumique diminue . Devenu plus léger que le liquide environnant, il monte sous l'effet de la poussée d'Archimède. Le liquide froid du dessus, plus dense, descend pour le remplacer. Ce mouvement circulaire constitue un courant de convection .
Attention : on entend souvent parler des cellules de Rayleigh-Bénard, ces rouleaux ou hexagones réguliers qui apparaissent dans une couche mince chauffée uniformément par le bas. Ce n'est pas ce que l'on observe ici : le thermoplongeur est une source localisée, qui produit un panache d'eau chaude ascendant plutôt qu'un réseau de cellules. De plus, l'eau chaude s'accumule en haut et l'eau froide reste en bas : cette stratification est stable et empêche justement l'instabilité de Rayleigh-Bénard de se développer. C'est le panache issu de la résistance, et non des cellules de convection organisées, qui brasse le liquide. Pendant la phase de chauffage, l'écart de température entre haut et bas augmente car la convection transporte la chaleur vers le haut plus vite que la conduction ne la distribue uniformément. Au frémissement , les premières bulles de vapeur se forment au fond du bécher et montent en brassant le liquide.
Ce brassage accélère l'homogénéisation des températures. À l' ébullition , le brassage est intense et continu. Toute l'énergie fournie sert au changement d'état (vaporisation) et non plus à augmenter la température. Les deux sondes indiquent alors la même valeur : la température d'ébullition de l'eau.
Les trois modes de transfert thermique coexistent dans cette expérience : la conduction dans les parois du bécher et le fond, la convection dans le liquide, et le rayonnement depuis la surface de l'eau chaude.
Extensions possibles
- Chauffer l'eau par le haut (lampe infrarouge) et observer l'absence de convection (stratification stable)
- Ajouter quelques gouttes de colorant alimentaire pour visualiser les courants de convection
- Comparer le chauffage de l'eau et celui d'une huile (viscosité différente, convection plus lente)
- Utiliser une caméra thermique pour visualiser les gradients de température dans le bécher
- Varier la puissance du thermoplongeur et observer l'effet sur la vitesse d'homogénéisation
Questions fréquentes
Pourquoi les deux sondes affichent-elles des valeurs différentes dès le départ ?
Les sondes peuvent avoir un léger décalage de calibration. Note les valeurs initiales et travaille sur les variations relatives. Vérifie aussi que les deux sondes sont bien immergées.
La convection est-elle visible à l'œil nu ?
Les courants d'eau chaude sont invisibles dans l'eau pure. Ajoute quelques gouttes de colorant alimentaire pour les visualiser. Une caméra thermique permet aussi de les mettre en évidence.
Pourquoi l'ébullition n'a-t-elle pas lieu à 100°C exactement ?
La température d'ébullition dépend de la pression atmosphérique, qui varie avec l'altitude et les conditions météo. En altitude, l'eau bout en dessous de 100°C.
