Énergie mécanique d'un pendule
Conservation de l'énergie pour un pendule (étude cinématique)
Description détaillée

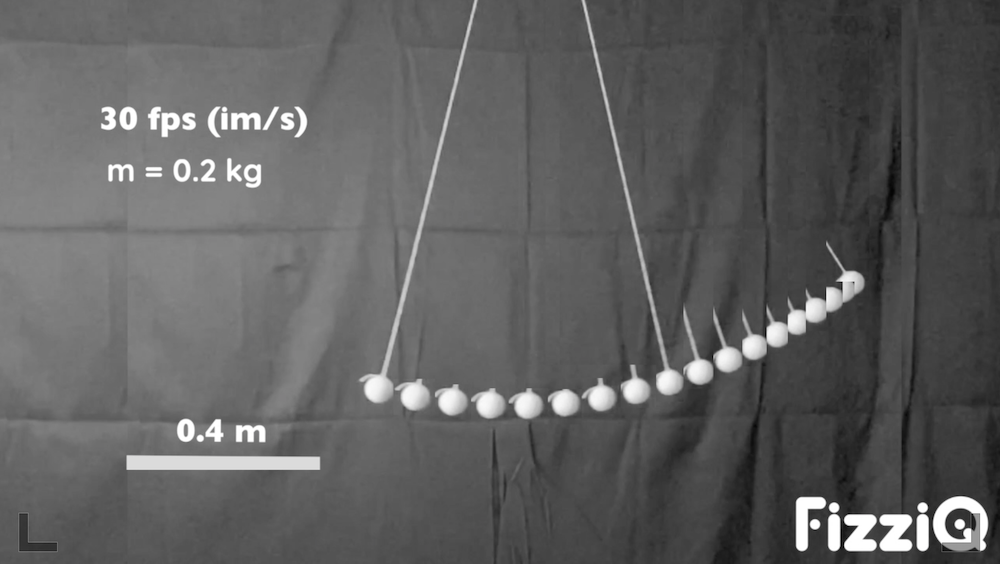

Le physicien Huygens au 17ème siècle est le premier à caractériser le mouvement d'un pendule simple. Dans l'activité proposée, à partir d'un enregistrement vidéo du mouvement d'un pendule disponible sur le site FizziQ.org, nous proposons l'étude cinématique d'un pendule qui permet de montrer de manière concrète le lien entre énergie potentielle et énergie cinétique. Il est possible pour le professeur ou les élèves de créer leur propre vidéo à étudier.
Objectifs pédagogiques
- Mettre en évidence la transformation entre énergie potentielle et énergie cinétique.
- Vérifier expérimentalement la conservation de l'énergie mécanique.
- Utiliser une analyse vidéo pour mesurer position et vitesse.
- Identifier les effets des frottements sur un système réel.
Concepts scientifiques
Capteurs utilisés
- Caméra (analyse vidéo du mouvement)
- Bibliothèque de vidéos (FizziQ)
Matériel nécessaire
- Smartphone ou tablette avec l'application FizziQ
- Vidéo 'Pendule' de la bibliothèque FizziQ ou vidéo personnelle d'un pendule simple
- Optionnel: tableur pour les calculs d'énergie
Protocole expérimental
Note ton hypothèse : à quel endroit de la trajectoire la vitesse du pendule est-elle maximale ? Et son énergie potentielle ?
Dans le module Cinématique de l’onglet Outils, appuie sur la carte FizziQ, copie le lien de la vidéo pendule, puis appuie sur l'icône copie dans la carte Internet
Détermine l’échelle en positionnant la règle et en donnant sa dimension
Étudie le mouvement de descente de la balle en pointant son mouvement
Ajoute à ton cahier d’expériences les données calculées donnant la position de la balle et sa vitesse
En comparant le moment où la balle est le plus haut et le plus bas, compare les énergies potentielles et cinétiques de la balle
L’énergie totale de la balle est-elle conservée ?
Est-ce vrai à tout moment ? Tu peux exporter les données du cahier vers un tableur pour tes calculs
Rédige tes hypothèses et conclusions dans le cahier d’expérience, ajoute des graphiques et une photo du mouvement, puis partage ton cahier
Résultats attendus
La vitesse du pendule est maximale au point le plus bas de la trajectoire et minimale aux points les plus hauts.
L'énergie potentielle est maximale lorsque le pendule est en hauteur et minimale au point le plus bas.
L'énergie cinétique est maximale au point le plus bas et minimale aux extrémités du mouvement.
La somme de l'énergie potentielle et de l'énergie cinétique reste approximativement constante au cours du mouvement, montrant la conservation de l'énergie mécanique.
Une légère diminution de l'énergie totale peut être observée au cours du temps en raison des frottements.
Questions scientifiques possibles
- Comment l'énergie potentielle se transforme-t-elle en énergie cinétique lors du mouvement du pendule ?
- Pourquoi la vitesse du pendule est-elle maximale au point le plus bas ?
- L'énergie mécanique totale est-elle parfaitement conservée dans un système réel ?
- Quels phénomènes peuvent expliquer une diminution progressive de l'énergie totale ?
Explications scientifiques
Christiaan Huygens (1629-1695), scientifique néerlandais, a développé la théorie du pendule et inventé la première horloge à pendule précise. L'analyse du mouvement pendulaire illustre parfaitement le principe de conservation de l'énergie mécanique. L'idée d'une grandeur conservée liée au mouvement remonte à Leibniz (la « force vive », mv²), mais la formulation moderne de la conservation de l'énergie n'a été établie qu'au XIXe siècle. Pour un pendule simple, cette énergie se décompose en deux formes: l'énergie potentielle gravitationnelle, Ep = mgh (où h est la hauteur par rapport au point le plus bas), et l'énergie cinétique, Ec = ½mv² (où v est la vitesse instantanée).
Selon le principe de conservation, la somme Ep + Ec reste constante en l'absence de frottements. Au point le plus haut du mouvement, l'énergie est principalement potentielle (v ≈ 0); au point le plus bas, elle est principalement cinétique (h = 0). Entre ces extrema, l'énergie se transforme progressivement d'une forme à l'autre. Le module d'analyse cinématique de FizziQ permet de quantifier précisément ces transformations en fournissant les coordonnées y (pour calculer h) et la vitesse v à chaque instant.
Pour un pendule idéal sans frottement, l'énergie mécanique totale devrait rester parfaitement constante. En pratique, on observe une légère diminution au fil du temps, principalement due à la résistance de l'air et aux frottements au point de suspension. Cette décroissance est un exemple de dissipation d'énergie, convertie en chaleur selon le second principe de la thermodynamique.
L'amplitude des oscillations diminue ainsi progressivement, un phénomène appelé amortissement. Le taux de cette diminution peut être utilisé pour estimer le coefficient de frottement du système.
Extensions possibles
- Étudier un pendule de longueur différente et comparer les énergies obtenues.
- Réaliser une vidéo personnelle d’un pendule et analyser son mouvement.
- Étudier l’effet d’un amortissement volontaire (par exemple en ajoutant une résistance à l’air).
- Comparer les résultats expérimentaux avec une simulation théorique.
Questions fréquentes
Qu'est-ce que la conservation de l'énergie mécanique ?
La conservation de l'énergie mécanique est le principe selon lequel l'énergie totale reste constante en l'absence de frottements. Pour un pendule simple, cette énergie se décompose en deux formes: l'énergie potentielle gravitationnelle, Ep = mgh (où h est la hauteur par rapport au point le plus bas), et l'énergie cinétique, Ec = ½mv² (où v est la vitesse instantanée).
Comment fonctionne le module d'analyse cinématique de FizziQ ?
Le module Étude Cinématique de FizziQ permet de pointer image par image la position d'un objet sur une vidéo. L'application calcule automatiquement la trajectoire, la vitesse et l'accélération, et génère les graphiques correspondants.
Quelles sont les principales sources d'erreur ou limites de cette expérience ?
Les sources d'erreur incluent les frottements au point de fixation, la résistance de l'air, l'imprécision du pointage vidéo et l'étalonnage de l'échelle. Elles expliquent que l'énergie mécanique mesurée diminue légèrement au cours du temps au lieu de rester rigoureusement constante.
