🚀 Nouveau

La nouvelle gamme de capteurs FizziQ

Les capteurs FizziQ, conçus et assemblés en France pour la classe de sciences, sont disponibles. Ils se branchent sur les boîtiers FizziQ Connect et fonctionnent avec FizziQ et FizziQ Web, sans programmation.

Des capteurs conçus pour l'expérimentation scientifique

Jusqu'à présent, FizziQ Connect s'appuyait sur des capteurs électroniques du commerce, notamment ceux de M5Stack, Seeed Studio et DFRobot. Bien que performants et économiques, ces modules sont avant tout destinés au prototypage électronique et ne répondent pas toujours aux besoins de l'enseignement des sciences : difficulté de fixation sur les montages expérimentaux, connectique peu adaptée au matériel de laboratoire, boîtiers pouvant perturber les mesures ou absence d'identification automatique.

Pour répondre à ces besoins, nous avons développé une nouvelle gamme de capteurs FizziQ, dont nous lançons aujourd'hui la commercialisation. Notre objectif est de conserver les avantages des composants électroniques modernes (précision, compacité et coût accessible) tout en les adaptant aux usages pédagogiques : boîtiers conçus pour chaque type de mesure, format commun facilitant les montages, fixations compatibles Lego, reconnaissance automatique et mémorisation de l'étalonnage.

Conçus et assemblés en France, ces nouveaux capteurs utilisent la connectique Grove et s'intègrent à l'écosystème FizziQ Connect. Ils viennent compléter les capteurs existants, qui restent compatibles, et permettent aux élèves de réaliser simplement des expériences scientifiques avec FizziQ et FizziQ Web, sans programmation préalable.

🧱

Un format commun

Tous les capteurs tiennent dans un boîtier de 28 × 40 mm, avec deux trous Lego traversants pour les fixer sur un montage, un chariot ou un statif.

🏷️

Chaque capteur se présente

Une petite mémoire (EEPROM) sur chaque carte permet d'identifier le capteur et d'y ranger son étalonnage, qui suit ainsi le capteur d'un ordinateur à l'autre.

🔬

Des boîtiers pensés pour la mesure

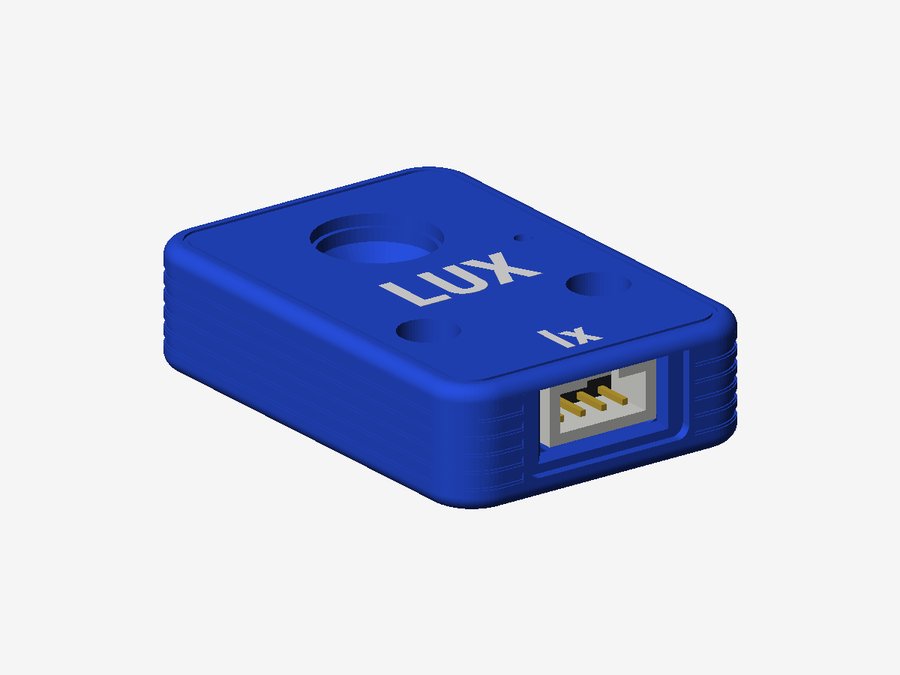

Puits pour le tuyau de pression, entonnoir pour le télémètre et le luxmètre, grille pour le CO₂, fentes de tirage pour la température : le boîtier ne fausse pas la mesure.

🔌

Le matériel du labo

Voltmètre et ampèremètre ont des douilles de sécurité 4 mm et une isolation galvanique renforcée ; le pH-mètre accepte toute électrode à fiche BNC.

🔗

Toujours un seul câble

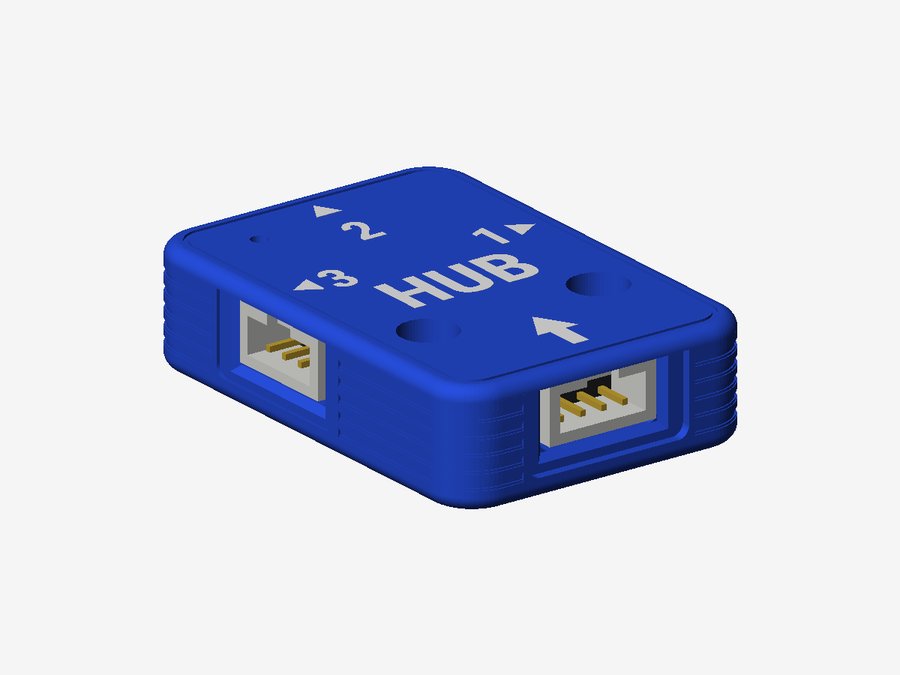

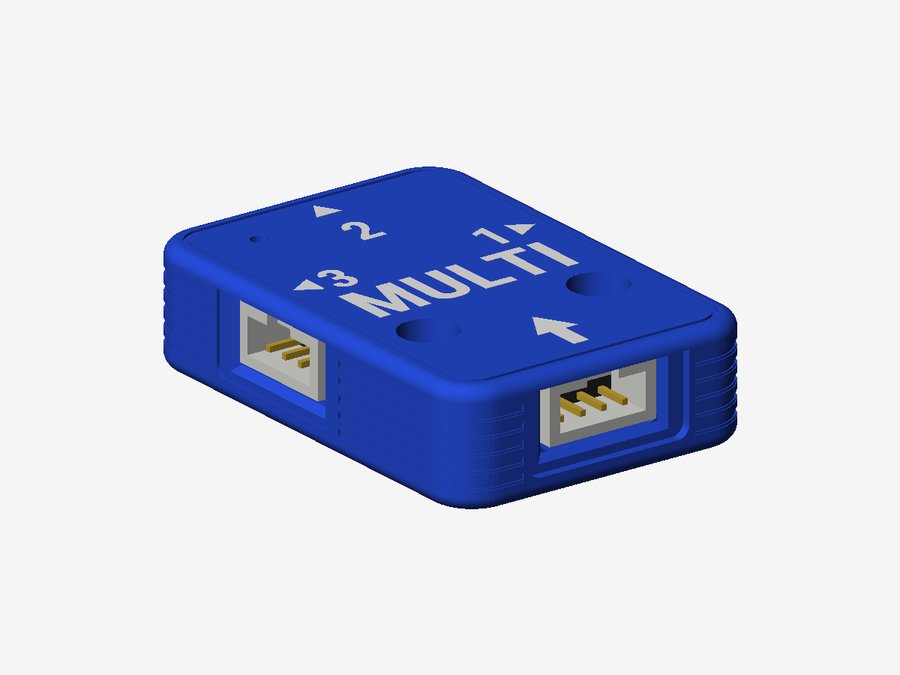

Chaque capteur se branche par un câble Grove. Le hub et le boîtier d'acquisition acceptent plusieurs capteurs, même identiques.

Les capteurs

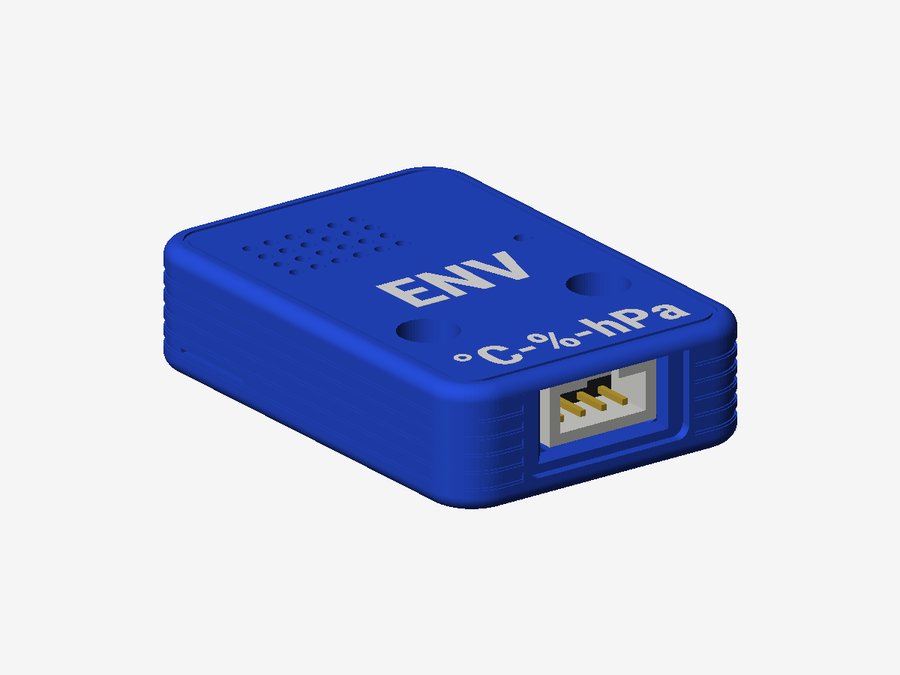

Capteur d'environnement

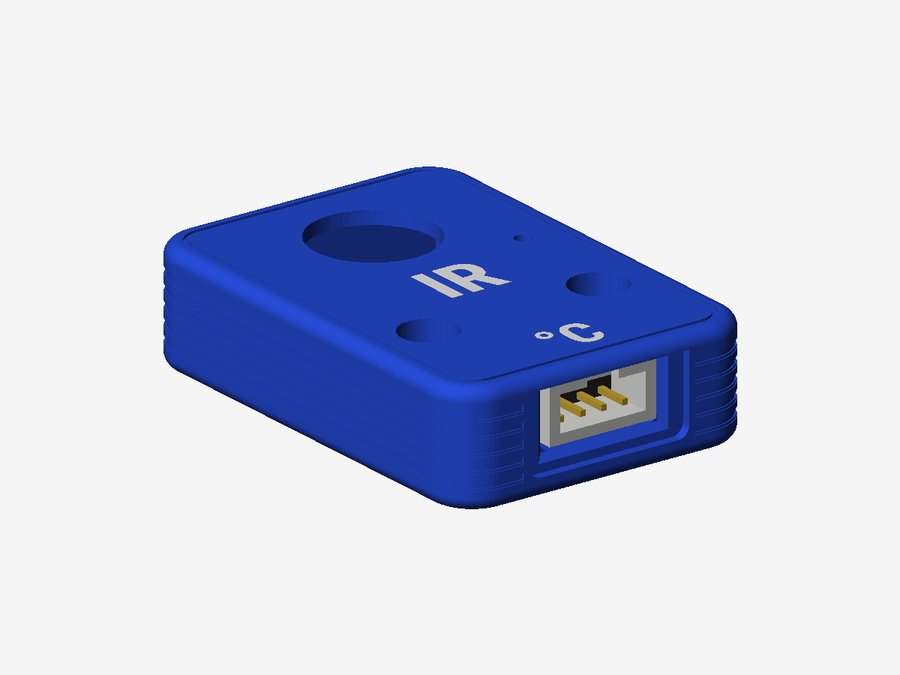

Thermomètre infrarouge

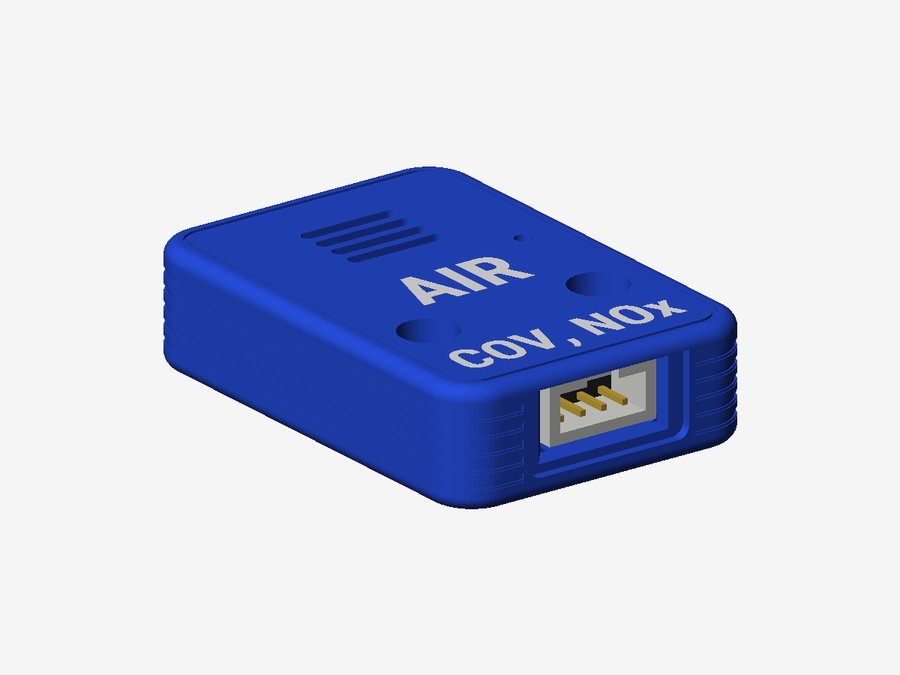

Les images sont des rendus 3D des boîtiers ; quand le boîtier n'est pas encore dessiné, nous montrons la carte électronique. Les capteurs marqués « Disponible » sont fabriqués en série ; les autres sont encore en test ou en fabrication.

Disponible

Capteur d'environnement

Réf. FIZ-ENV-02

Température, humidité relative et pression atmosphérique de l'air.

Capteur : Sensirion SHT40 (température, humidité) et Goertek SPL07-003 (pression)

Caractéristiques

Température ±0,2 °C et humidité ±1,8 % HR (SHT40)
Pression atmosphérique par le SPL07-003
Capteurs sur une languette isolée par une fente en U, loin du régulateur
Adresses I2C 0x44 (SHT40) et 0x76 (pression), EEPROM d'identification 0x50
Alimentation 5 V par le Grove, régulateur 3,3 V et diode anti-inversion
Boîtier 28 × 40,8 × 10,2 mm

Boîtier : Coque de 28 × 40,8 × 10,2 mm avec une grille de 24 trous au-dessus des capteurs, un mur autour de la languette, deux fentes de tirage latérales et deux trous Lego traversants.

Activités en classe : Station météo de la classe, Pression atmosphérique et arrivée d'une perturbation, Humidité et confort de la salle, Point de rosée et apparition de la buée, Transpiration d'une plante sous cloche, Pression et altitude dans les escaliers

Par rapport au capteur actuel

Aujourd'hui : Unit ENV III, SHT30 + QMP6988

Capteurs posés sur une languette isolée par une fente : la chaleur de l'électronique atteint moins le thermomètre (les cartes M5Stack n'ont pas de fente).
SHT40 annoncé à ±0,2 °C et ±1,8 % HR.
Le QMP6988 de l'ENV III est arrêté ; le capteur de pression de notre carte est disponible.
EEPROM d'identification et d'étalonnage à 0x50.
Boîtier à trous Lego traversants, grille et fentes de tirage dimensionnées pour la mesure.

Dans le commerce

Gamme	Produit	Remarque
Biolab einstein	Température et humidité FRE HMT041	sans pression ; console LabMate 2 et cordon FRE CBL022 nécessaires
Jeulin FOXY	Météo 482066	console Foxy 2 ou Tooxy obligatoire
PASCO Wireless	Météo GPS PS-3209	station météo, Bluetooth direct, distribué par Conatex
Vernier Go Direct	Météo GDX-WTHR	station météo, Bluetooth ou USB direct, distribué par Sonodis

Mesure en un seul petit boîtier la température, l'humidité et la pression ; le capteur Biolab FRE HMT041 ne mesure pas la pression.
Jeulin Redy n'a pas d'équivalent dans sa gamme.

Disponible

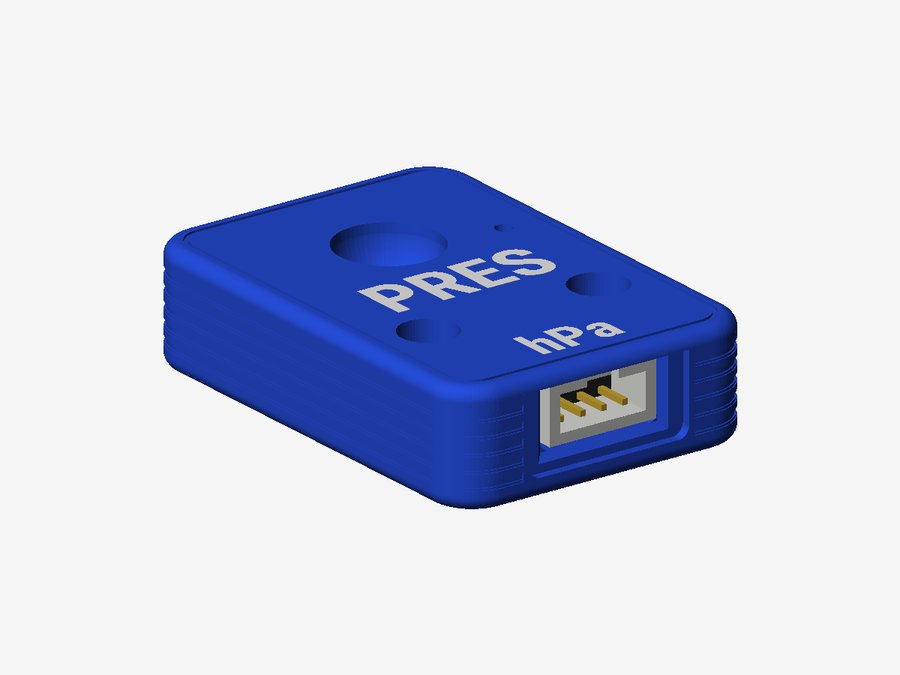

Capteur de pression

Réf. FIZ-PRES-02

Pression absolue d'un gaz, du vide partiel à 1,7 bar.

Capteur : Honeywell MPRLS0025PA00001A

Caractéristiques

Pression absolue de 0 à 172 kPa, conversion 24 bits
Embout tubulaire pour tuyau souple (seringue, loi de Boyle-Mariotte)
Surpression admise 414 kPa (fiche Honeywell)
Adresse I2C 0x18, EEPROM d'identification 0x50 (rev F)
Alimentation 5 V par le Grove, régulateur 3,3 V et diode anti-inversion
Boîtier 28 × 40,8 × 10,2 mm

Boîtier : Coque de 28 × 40,8 × 10,2 mm avec un puits au-dessus de l'embout du capteur pour y enfoncer le tuyau, deux trous Lego traversants et une vis M2 par-dessous ; boîtier validé le 2026-10-07.

Activités en classe : Loi de Boyle-Mariotte à la seringue, Pression et température d'un gaz enfermé, Ébullition de l'eau sous pression réduite, Production de gaz par une réaction chimique, Fermentation des levures en flacon fermé, Pression hydrostatique et profondeur

Par rapport au capteur actuel

Aujourd'hui : Capteur de pression U130 vendu aujourd'hui (différentiel ±100/200 kPa)

Mesure la pression absolue de 0 à 172 kPa, donc aussi la pression atmosphérique et le vide partiel.
Même format de boîtier que le reste de la gamme, avec trous Lego.

Dans le commerce

Gamme	Produit	Remarque
Biolab einstein	150–1150 mbar FRE PRS015	aussi 20–400 kPa FRE PRS0154 ; console LabMate 2 et cordon FRE CBL022 nécessaires
Jeulin FOXY	0–2000 hPa 482104	console Foxy 2 ou Tooxy obligatoire
Jeulin Redy	0–700 kPa 488005	capteur Bluetooth autonome
PASCO Wireless	PS-3203	Bluetooth direct, distribué par Conatex
Vernier Go Direct	Gas Pressure GDX-GP	Bluetooth ou USB direct, distribué par Sonodis

Plage de 0 à 172 kPa absolus, adaptée à la loi de Boyle-Mariotte jusqu'à 1,7 bar.
Les cinq gammes du commerce ont un capteur de pression, mais Biolab et Jeulin FOXY demandent une console en plus.

Disponible

Télémètre laser

Réf. FIZ-DIST-02

Distance d'un objet, de 4 cm à 4 m.

Capteur : STMicroelectronics VL53L1X

Caractéristiques

Portée de 4 cm à 4 m (4 m dans le noir, plus courte en plein soleil)
Précision ±1 cm, jusqu'à 50 mesures par seconde
Laser infrarouge 940 nm, classe 1
Adresse I2C 0x29, EEPROM 0x50
Alimentation 5 V par le Grove, régulateur 3,3 V
Boîtier 28 × 40,8 × 10,2 mm

Boîtier : Coque de 28 × 40,8 × 10,2 mm avec un entonnoir à flancs de 20° au-dessus du capteur, pour ne pas gêner le faisceau, et deux trous Lego traversants.

Activités en classe : Mouvement rectiligne uniforme d'un chariot, Chute libre d'une balle, Rebond d'une balle, Plan incliné et accélération, Oscillations d'un pendule élastique

Par rapport au capteur actuel

Aujourd'hui : Unit ToF, VL53L0X

Portée de 4 cm à 4 m au lieu de 3 à 200 cm.
Entonnoir dans le couvercle dimensionné pour le cône du capteur.
EEPROM d'identification à 0x50.
Trous Lego traversants pour fixer le capteur sur un banc ou un chariot.

Dans le commerce

Gamme	Produit	Remarque
Biolab einstein	Distance ultrasons FRE DSTD0201	ultrasons ; console LabMate 2 et cordon FRE CBL022 nécessaires
Jeulin FOXY	Position 482058	console Foxy 2 ou Tooxy obligatoire
Jeulin Redy	Mouvement 488027	capteur Bluetooth autonome
PASCO Wireless	Motion PS-3219	Bluetooth direct, distribué par Conatex
Vernier Go Direct	Motion GDX-MD	Bluetooth ou USB direct, distribué par Sonodis

Mesure par laser au lieu des ultrasons du capteur Biolab.
Petit boîtier de 28 × 40 mm qui se fixe par ses trous Lego sur un mobile ou un support.

Disponible

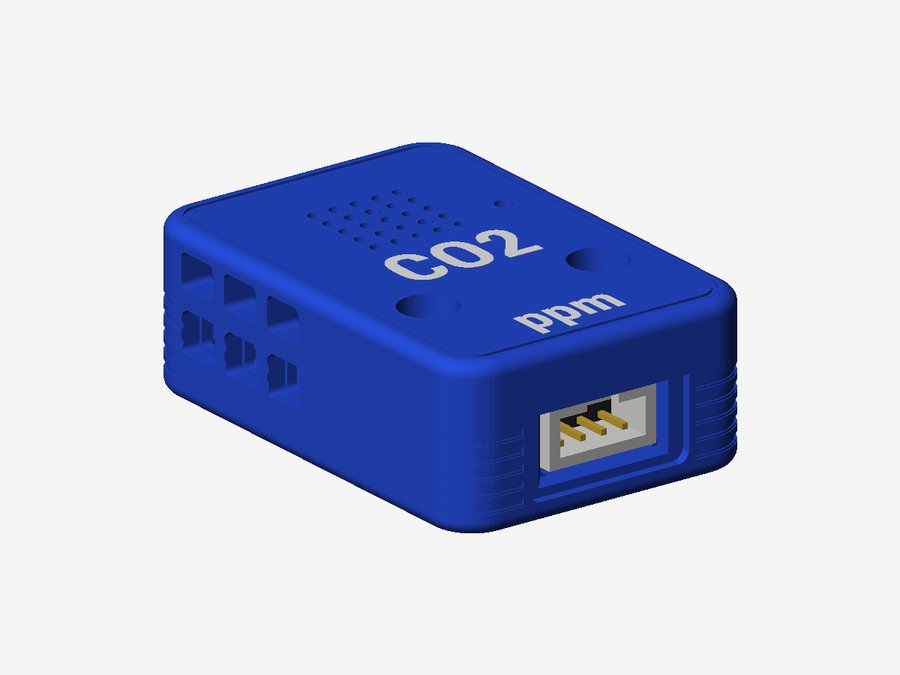

Capteur CO₂

Réf. FIZ-CO2-02

Concentration en dioxyde de carbone de l'air, avec température et humidité.

Capteur : Sensirion SCD41 (photoacoustique)

Caractéristiques

400 à 5 000 ppm, précision ±(40 ppm + 5 %)
Température et humidité en plus du CO₂
Première mesure après environ 5 s
Adresse I2C 0x62, déjà reconnue par le firmware ; EEPROM 0x50 (rev B)
Alimentation 5 V par le Grove, régulateur 3,3 V dimensionné pour les pointes de 205 mA
Boîtier 28 × 40,8 × 14,2 mm

Boîtier : Coque haute de 28 × 40,8 × 14,2 mm avec une grille de 5 × 5 trous au-dessus de la membrane du capteur, des fenêtres d'aération latérales et deux trous Lego traversants.

Activités en classe : Respiration au repos et après un effort, Photosynthèse d'une plante sous cloche, Fermentation des levures, Aération et qualité de l'air de la classe, Combustion d'une bougie dans un bocal, Réaction du vinaigre sur le bicarbonate

Par rapport au capteur actuel

Aujourd'hui : Unit CO2, SCD40

SCD41 : mesure jusqu'à 5 000 ppm au lieu de 2 000 ppm pour le SCD40, avec le même pilote.
Grille au-dessus de la membrane et fenêtres d'aération latérales dans le boîtier.
EEPROM d'identification à 0x50 (rev B).
Trous Lego traversants.

Dans le commerce

Gamme	Produit	Remarque
Biolab einstein	CO2 air FRE CO2B040A	console LabMate 2 et cordon FRE CBL022 nécessaires
Jeulin FOXY	CO2 air optique 482076	console Foxy 2 ou Tooxy obligatoire
Jeulin Redy	CO2 air 488013	capteur Bluetooth autonome
PASCO Wireless	PS-3208	Bluetooth direct, distribué par Conatex
Vernier Go Direct	GDX-CO2	Bluetooth ou USB direct, distribué par Sonodis

Donne aussi la température et l'humidité de l'air avec le même capteur.
Capteur photoacoustique Sensirion SCD41 qui mesure aussi la température et l'humidité, sans console d'acquisition.

Disponible

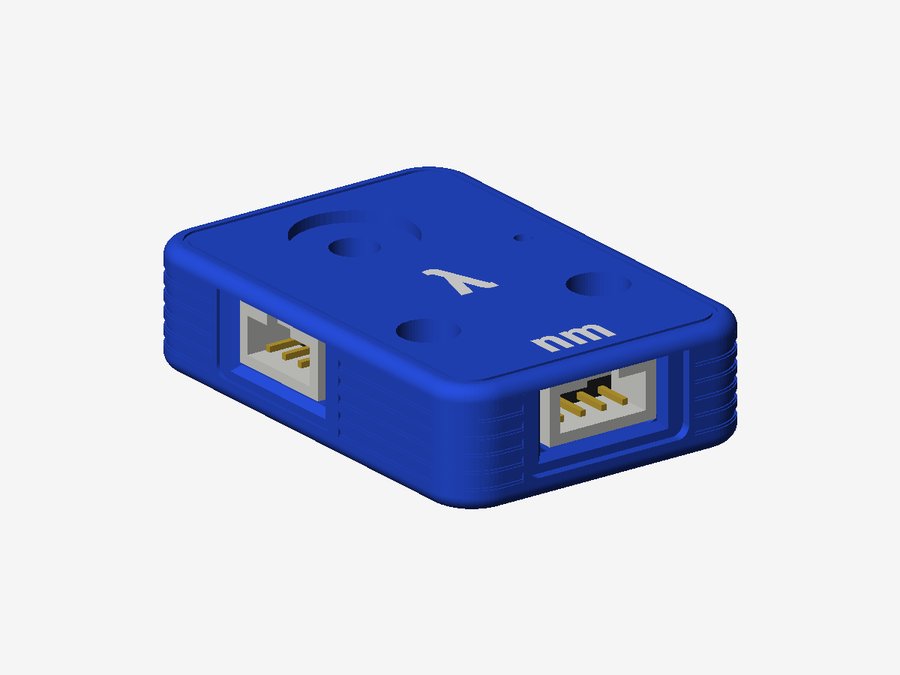

Spectromètre

Réf. FIZ-SPEC-02

Intensité lumineuse dans 8 bandes du visible, plus le proche infrarouge.

Capteur : ams AS7341

Caractéristiques

11 canaux : 8 bandes de 415 à 680 nm, canal clair, proche infrarouge 910 nm, détection du scintillement
Mesure d'absorbance par bande avec la source lumineuse FizziQ
Adresse I2C 0x39, EEPROM 0x50
Second Grove de sortie pour chaîner la source lumineuse
Alimentation 5 V par le Grove, régulateurs 3,3 V et 1,8 V

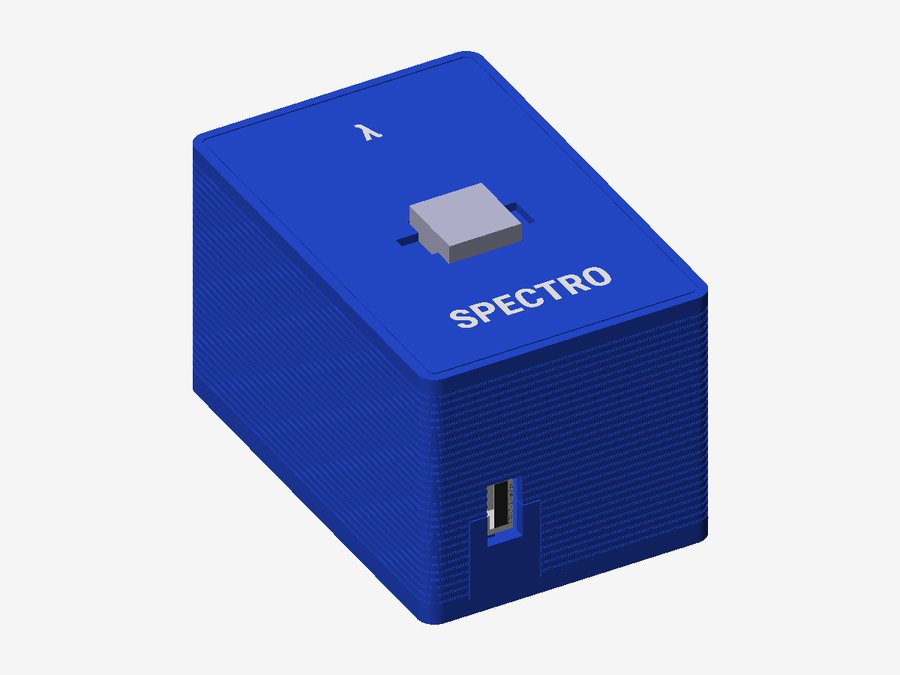

Boîtier 28 × 40,8 × 10,2 mm ; boîte de mesure à cuvette 50 × 75 × 45 mm

Boîtier : Coque de 28 × 40,8 × 10,2 mm avec un trou et un logement de diffuseur PTFE au-dessus du capteur et une prise Grove de sortie sur le côté ; boîte de mesure à cuvette de 50 × 75 × 45 mm qui place le spectromètre et la source face à face, axe optique à 15 mm du fond.

Activités en classe : Spectres de différentes lampes, Couleur et absorption d'une solution, Dosage par étalonnage (loi de Beer-Lambert), Spectre de la lumière du jour, Filtres colorés et synthèse soustractive, Synthèse additive sur un écran

Dans le commerce

Gamme	Produit	Remarque
Biolab einstein	SPECTRA 1 KV 212301	hors gamme ExAO
PASCO Wireless	PS-2600	Bluetooth direct, distribué par Conatex
Vernier Go Direct	SpectroVis Plus GDX-SVISPL	Bluetooth ou USB direct, distribué par Sonodis

Spectromètre à 8 bandes qui se branche comme les autres capteurs de la gamme, avec sa source lumineuse pilotée.
Biolab, PASCO et Vernier proposent un spectromètre ; Jeulin FOXY et Redy n'en ont pas dans leur gamme.

Disponible

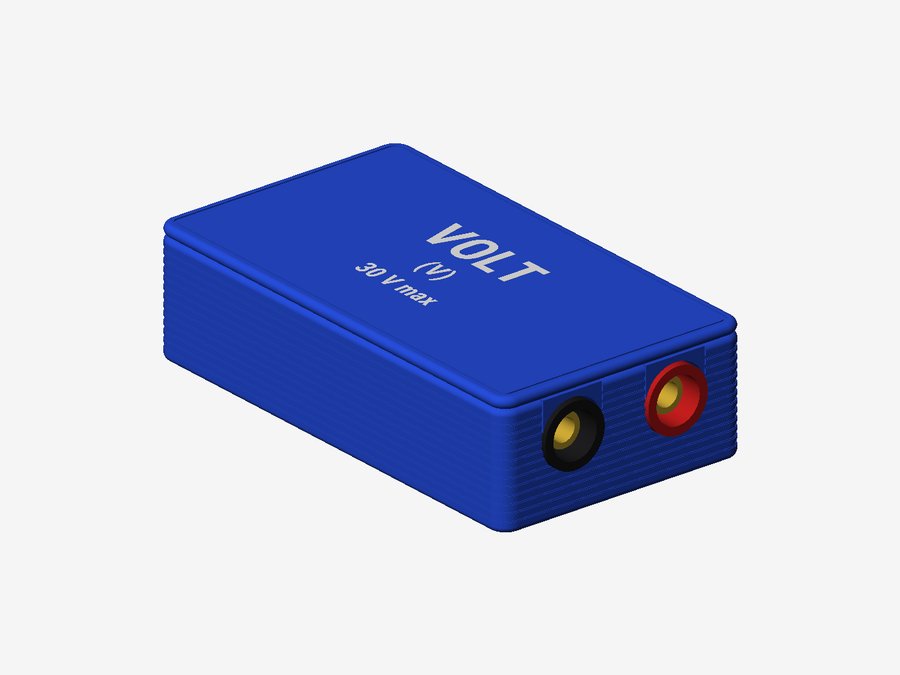

Voltmètre isolé

Réf. FIZ-VOLT-02

Tension continue ou variable entre deux douilles 4 mm.

Capteur : Texas Instruments ADS1015, isolateur Chipanalog CA-IS3020W, convertisseur isolé EVISUN H0505S-1WR2

Caractéristiques

Pleine échelle ±36 V, usage limité à 30 V (marquage « 30 V MAX »)
Résolution 7,9 mV sous 16 V, 16 mV au-delà
Jusqu'à 3 300 mesures par seconde
Impédance d'entrée environ 2 MΩ
Isolation galvanique renforcée : convertisseur 6 kV continu, bande de 5 mm sans cuivre avec deux fentes
Adresse I2C 0x49 (comme le Unit Vmeter), EEPROM 0x53
Douilles de sécurité 4 mm soudées, boîtier 79,6 × 45 × 21,6 mm

Boîtier : Boîtier de 79,6 × 45 × 21,6 mm avec douilles 4 mm tenues dans des berceaux, aucune ouverture au-dessus du côté mesure et vis nylon conseillée côté mesure.

Activités en classe : Loi d'Ohm, Loi des mailles, Charge et décharge d'un condensateur, Caractéristique d'une pile, Pile électrochimique, Cellule photovoltaïque, Induction par un aimant dans une bobine

Par rapport au capteur actuel

Aujourd'hui : Unit Vmeter, ADS1115 isolé

Douilles de sécurité 4 mm intégrées : on branche directement les cordons de laboratoire.
Isolation galvanique renforcée entre l'entrée de mesure et le reste du montage : convertisseur isolé 6 kV continu au lieu de 1,5 kV, bande d'isolement de 5 mm fendue.
Impédance d'entrée portée à 2 MΩ au lieu de 0,69 MΩ.
ADS1015 : 3 300 mesures par seconde au lieu de 860, utile pour la charge d'un condensateur.

Dans le commerce

Gamme	Produit	Remarque
Biolab einstein	Voltmètre ±25 V FRE VLT001	console LabMate 2 et cordon FRE CBL022 nécessaires
Jeulin FOXY	Voltmètre ±12/24 V 482201	console Foxy 2 ou Tooxy obligatoire
Jeulin Redy	Voltmètre 488002	capteur Bluetooth autonome
PASCO Wireless	PS-3211	Bluetooth direct, distribué par Conatex
Vernier Go Direct	GDX-VOLT	Bluetooth ou USB direct, distribué par Sonodis

Isolation galvanique chiffrée entre la mesure et le reste du système.
Impédance d'entrée de 2 MΩ, comme les voltmètres d'ExAO du commerce.

Disponible

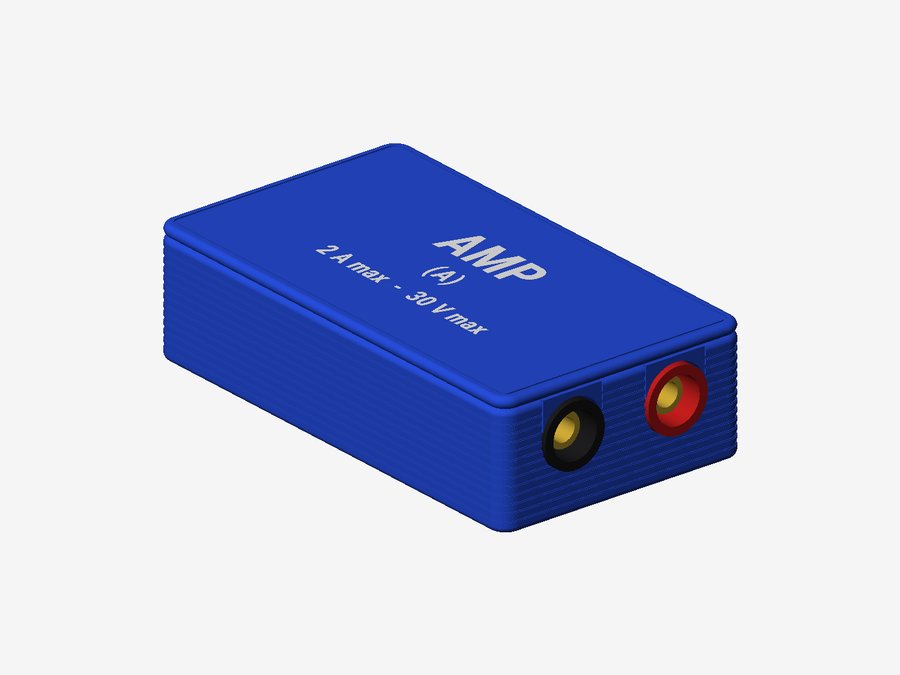

Ampèremètre isolé

Réf. FIZ-AMP-02

Intensité du courant continu entre deux douilles 4 mm.

Capteur : Texas Instruments ADS1015 sur shunt de 100 mΩ, isolateur CA-IS3020W, convertisseur isolé H0505S-1WR2

Caractéristiques

2 A en continu, lecture jusqu'à ±2,56 A
Résolution 1,25 mA, jusqu'à 3 300 mesures par seconde
Résistance interne environ 0,15 à 0,25 Ω
Protection réarmable (PTC 2 A, coupe à 4 A) et fusible céramique 4 A 250 V soudé
Voyant rouge quand la protection a coupé
Isolation galvanique renforcée, adresse I2C 0x48, EEPROM 0x51
Douilles de sécurité 4 mm, boîtier 79,6 × 45 × 21,6 mm

Boîtier : Même boîtier de 79,6 × 45 × 21,6 mm que le voltmètre, douilles 4 mm en berceaux, voyants de surcharge visibles à travers une peau de 0,6 mm du couvercle.

Activités en classe : Loi d'Ohm, Loi des nœuds, Caractéristique d'une lampe ou d'une DEL, Charge d'un condensateur, Électrolyse et quantité d'électricité, Puissance électrique d'un dipôle

Par rapport au capteur actuel

Aujourd'hui : Unit Ameter (U086), ADS1115 isolé

Douilles de sécurité 4 mm au lieu d'un bornier à vis.
Protection réarmable PTC et voyant de surcharge, au lieu d'un fusible 4 A non remplaçable.
Fusible céramique 250 V à pouvoir de coupure 1 500 A en cas de court-circuit franc.
Isolation renforcée (convertisseur 6 kV continu, bande de 5 mm fendue).
3 300 mesures par seconde au lieu de 860.

Dans le commerce

Gamme	Produit	Remarque
Biolab einstein	Ampèremètre ±2,5 A FRE CRN005	console LabMate 2 et cordon FRE CBL022 nécessaires
Jeulin FOXY	Ampèremètre ±0,1/1 A 482202	console Foxy 2 ou Tooxy obligatoire
Jeulin Redy	Ampèremètre 488001	capteur Bluetooth autonome
PASCO Wireless	PS-3212	Bluetooth direct, distribué par Conatex
Vernier Go Direct	GDX-CUR	Bluetooth ou USB direct, distribué par Sonodis

Calibre de 2 A en continu, au-dessus du calibre 1 A du Jeulin 482202.
Résistance interne de 0,15 à 0,25 Ω, contre 0,22 à 1 Ω chez Jeulin.
Voyant qui montre à l'élève que la protection a coupé, puis réarmement automatique.

Disponible

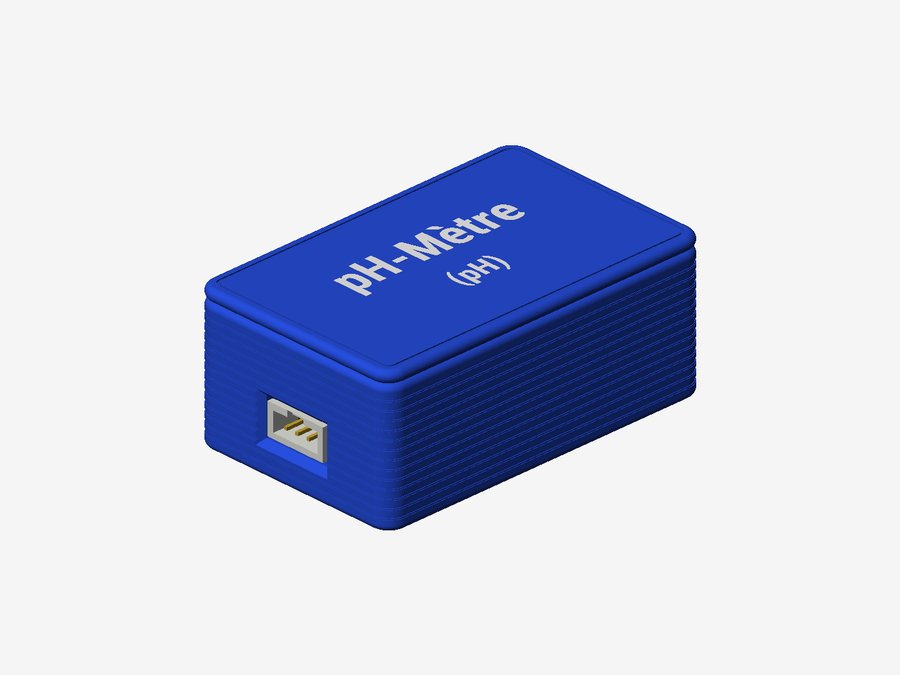

pH-mètre

Réf. FIZ-PH-02

pH d'une solution, avec une électrode pH à fiche BNC.

Capteur : Texas Instruments ADS1115 16 bits et amplificateur Microchip MCP6002 (courant d'entrée 1 pA)

Caractéristiques

pH 0 à 14 (±414 mV d'électrode), environ 0,0005 pH par pas
Entrée haute impédance protégée par une garde en cuivre
Étalonnage avec les tampons pH 4, 7 et 10 dans FizziQ
Prise BNC pour électrode du commerce
Adresse I2C 0x4A, EEPROM 0x50 pour ranger l'étalonnage
Boîtier 55,7 × 35 × 23 mm

Boîtier : Boîtier de 55,7 × 35 × 23 mm, prise BNC dans une encoche refermée par le couvercle, Grove en façade, 4 vis M2 par-dessous ; boîtier validé le 2026-10-07.

Activités en classe : Titrage acide-base par suivi pH-métrique, pH de produits de la vie courante, Dilution d'un acide, Solutions tampons, Acidification de l'eau par le CO₂, Zone de virage d'un indicateur coloré

Par rapport au capteur actuel

Aujourd'hui : Carte analogique DFRobot SEN0161 lue par un Unit PbHub M5Stack

Conversion 16 bits sur la carte, au lieu d'une lecture analogique 12 bits par le PbHub.
Amplificateur à 1 pA de courant d'entrée et garde contre les fuites : pas de potentiomètre à régler.
EEPROM pour garder l'étalonnage avec la sonde.

Dans le commerce

Gamme	Produit	Remarque
Biolab einstein	FRE PHA016	console LabMate 2 et cordon FRE CBL022 nécessaires
Jeulin FOXY	adaptateur 482203 + électrode éco 703731	équivalent approché (adaptateur + électrode) ; console Foxy 2 ou Tooxy obligatoire
Jeulin Redy	pH-mètre 488010	capteur Bluetooth autonome
PASCO Wireless	PS-3204	Bluetooth direct, distribué par Conatex
Vernier Go Direct	GDX-PH	Bluetooth ou USB direct, distribué par Sonodis

Accepte toute électrode pH à fiche BNC.

Disponible

Thermomètre infrarouge

Réf. FIZ-TIR-02

Température d'un objet à distance, sans contact.

Capteur : Melexis MLX90614ESF-DCC (champ 35°)

Caractéristiques

−70 à environ 200 °C, pas de 0,02 °C, bruit 0,18 °C
Champ de 35° : objet de 5 cm mesuré à 5 à 8 cm
Capteur alimenté à 3,0 V, sa tension d'étalonnage
Capteur sur une languette isolée par une fente
Adresse I2C 0x5A, EEPROM 0x50

Boîtier : Coque de 28 × 40,8 × 10,2 mm aux strates de la gamme, Grove en façade et deux trous Lego traversants ; le capot du capteur dépasse de 1,5 mm par un trou de 10,8 mm dans le couvercle, rien ne s'interpose entre le capteur et l'objet visé.

Activités en classe : Température de surfaces au soleil et à l'ombre, Refroidissement d'une tasse, Émissivité des matériaux, Isolation thermique d'une maquette, Température de la peau

Par rapport au capteur actuel

Aujourd'hui : Unit NCIR2 (U150), MLX90614 champ 90°

Champ de 35° au lieu de 90° : on vise l'objet au lieu de moyenner toute la scène.
Capteur lu directement, sans microcontrôleur intermédiaire.
Régulateur 3,0 V adapté au capteur et languette d'isolation thermique.
EEPROM d'identification à 0x50.

Dans le commerce

Gamme	Produit	Remarque
PASCO Wireless	PS-2197 + AirLink PS-3200	capteur filaire PASPORT et son interface ; référence déduite

Biolab, Jeulin FOXY, Jeulin Redy et Vernier n'ont pas de thermomètre infrarouge dans leur gamme d'acquisition.

Disponible

Capteur COV et NOx

Réf. FIZ-COV-02

Indices de composés organiques volatils et d'oxydes d'azote dans l'air.

Capteur : Sensirion SGP41

Caractéristiques

Deux indices relatifs de 1 à 500 (COV et NOx), sans unité
Indice COV disponible après environ 1 min, fiable après 1,5 h ; NOx après 6 h
Adresse I2C 0x59, EEPROM 0x50
Alimentation 5 V par le Grove, régulateur 3,3 V

Boîtier : Coque de 28 × 40,8 × 10,2 mm aux strates de la gamme, Grove en façade et deux trous Lego traversants ; quatre fentes au-dessus du capteur pour laisser passer l'air, couvercle opaque.

Activités en classe : Qualité de l'air intérieur, Émissions d'un feutre, d'un parfum ou d'un produit ménager, Aération de la classe, Oxydes d'azote près d'une flamme

Par rapport au capteur actuel

Aujourd'hui : Unit TVOC/eCO2, SGP30

SGP41 de génération plus récente ; le SGP30 est arrêté par Sensirion.
Indice NOx en plus de l'indice COV.
EEPROM d'identification à 0x50.

Dans le commerce

Gamme	Produit	Remarque
PASCO Wireless	Qualité de l'air PS-3226	indice COV, pas d'eCO2 ; même capteur que les particules
Vernier Go Direct	Qualité de l'air GDX-AIRQ	indice COV ; même capteur que les particules

Biolab, Jeulin FOXY et Jeulin Redy n'ont pas de capteur COV dans leur gamme.

Disponible

Sonomètre

Réf. FIZ-SON-02

Niveau sonore en décibels.

Capteur : Microphone MEMS MSM381AKT003, amplificateurs TLV9062 et OPA2376, convertisseur ADS1115

Caractéristiques

Deux voies : 36 à 79 dB et 71 à 114 dB (calcul, à vérifier)
Réponse plate à ±1 dB de 100 Hz à 10 kHz (micro), sans pondération A
Constante de lissage 0,1 s
Sans microcontrôleur : chaîne analogique lue par l'ADS1115
Adresse I2C 0x4B partagée, identifiée par un pont de résistances ; EEPROM 0x50

Boîtier : Coque de 28 × 40,8 × 10,2 mm aux strates de la gamme, Grove en façade et deux trous Lego traversants ; grille de 15 trous de 1,2 mm au-dessus du micro.

Activités en classe : Niveau sonore et distance à la source, Isolation phonique des matériaux, Bruit dans la classe et à la cantine, Échelle des décibels et risques auditifs, Efficacité d'un casque antibruit

Dans le commerce

Gamme	Produit	Remarque
Vernier Go Direct	SLS-BTA	55–110 dB ±3 dB
PASCO Wireless	PS-3227

Disponible

Multiprise 3 voies

Réf. FIZ-MULTI-02

Multiprise pour brancher plusieurs capteurs différents sur une seule prise.

Capteur : Quatre prises Grove reliées en parallèle, sans électronique active

Caractéristiques

Une entrée Grove et trois sorties Grove (gauche, droite, arrière)
Toutes les prises sur le même bus I2C : les capteurs branchés doivent avoir des adresses différentes
Invisible pour FizziQ : aucun réglage, compatible avec FizziQ Go et M5Stack Core2
Voyant vert de présence du 5 V
Même coque que le hub à multiplexeur, 28 × 40,8 × 10,2 mm, « MULTI » sur le couvercle

Boîtier : Coque du hub à multiplexeur (28 × 40,8 × 10,2 mm, trois ouvertures de prise numérotées et deux trous Lego traversants), « MULTI » sur le couvercle.

Activités en classe : Spectromètre et source lumineuse dans la même boîte à cuvette, Pression et température sur une seule prise, Station météo avec plusieurs capteurs différents

Par rapport au capteur actuel

Aujourd'hui : Unit Hub M5Stack (U006)

Format de la gamme (28 × 40 mm) avec trous Lego.
Voyant de présence du 5 V.

Prototype en test

Luxmètre

Réf. FIZ-LUX-02

Éclairement lumineux en lux.

Capteur : ROHM BH1750FVI

Caractéristiques

Résolution 1 lx (0,5 lx en haute résolution)
Réglage de sensibilité de 0,1 lx à 100 000 lx
Adresse I2C 0x23 (déjà lue par le firmware), EEPROM 0x50
Voyant réduit à 0,1 mA pour ne pas éclairer le capteur
Alimentation 5 V par le Grove, régulateur 3,3 V
Boîtier 28 × 40,8 × 10,2 mm

Boîtier : Coque de 28 × 40,8 × 10,2 mm avec un entonnoir conique au-dessus du capteur, un logement pour une pastille diffusante en PTFE, une cheminée autour du voyant et deux trous Lego.

Activités en classe : Éclairement et distance à la source, Loi de Malus, Éclairement d'un poste de travail, Transmission de la lumière par des filtres et des vitrages, Éclairement solaire au cours de la journée

Par rapport au capteur actuel

Aujourd'hui : Unit DLight (U136), BH1750

Même capteur, mais boîtier avec entonnoir et logement de diffuseur PTFE au lieu d'une simple ouverture.
Voyant de la carte à 0,1 mA dans une cheminée : pas de lumière parasite sur le capteur.
EEPROM d'identification à 0x50.
Trous Lego traversants pour fixer le capteur sur un montage.

Dans le commerce

Gamme	Produit	Remarque
Biolab einstein	Luxmètre multi-gamme FRE LGT0094	console LabMate 2 et cordon FRE CBL022 nécessaires
Jeulin FOXY	Luxmètre 2000 lx/200 klx 482102	console Foxy 2 ou Tooxy obligatoire
Jeulin Redy	Luxmètre 488007	capteur Bluetooth autonome
PASCO Wireless	Light and Color PS-3248	Bluetooth direct, distribué par Conatex
Vernier Go Direct	Light and Color GDX-LC	Bluetooth ou USB direct, distribué par Sonodis

Se fixe sur un montage par ses trous Lego et se multiplie facilement pour les expériences à plusieurs points de mesure (1/d², loi de Malus).

Prototype en test

Source lumineuse

Réf. FIZ-SRC-02

Lumière blanche à spectre continu, d'intensité réglable par le logiciel.

Capteur : Pilote Texas Instruments LP5009 et LED blanche Hongli 2835 5 000 K

Caractéristiques

LED blanche 5 000 K, indice de rendu des couleurs Ra ≥ 95
Courant constant jusqu'à 22 mA, réglable de 0 à 100 %
Modulation à 29 kHz sur 12 bits, invisible pour le spectromètre
LED éteinte à la mise sous tension jusqu'à la première commande
Adresse I2C 0x14, se branche sur la sortie du spectromètre
Boîtier 28 × 40,8 × 10,2 mm

Boîtier : Coque de 28 × 40,8 × 10,2 mm avec un trou de 6 mm au-dessus de la LED, sans voyant témoin pour ne pas ajouter de lumière parasite.

Activités en classe : Absorbance d'une solution colorée, Éclairement et distance à la source, Photosynthèse et intensité lumineuse, Cellule photovoltaïque et éclairement, Réflexion et transmission par différents matériaux

En fabrication

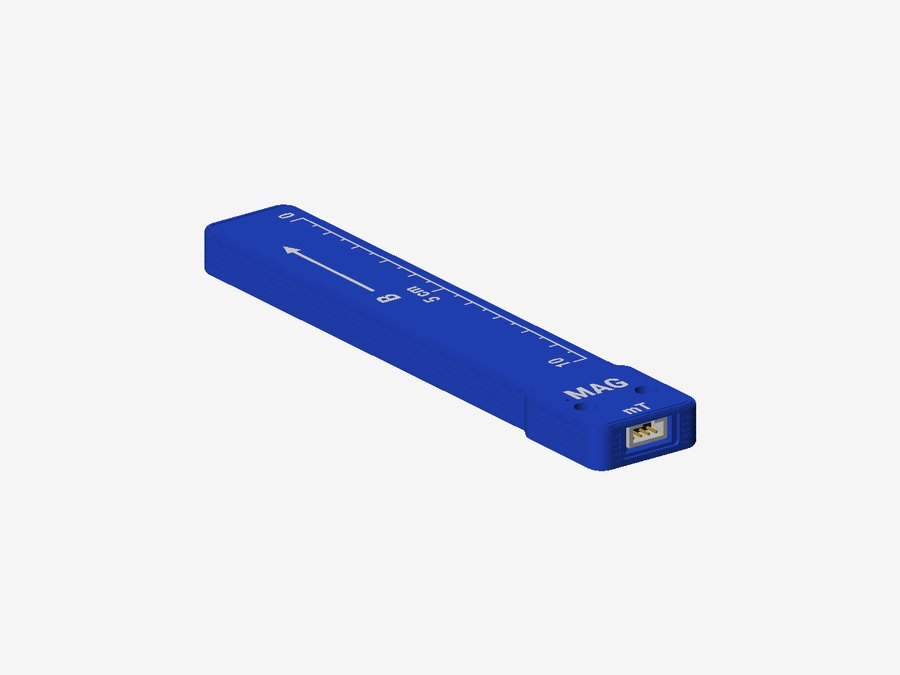

Sonde teslamètre

Réf. FIZ-TESLA-02

Champ magnétique sur trois axes, du champ terrestre aux aimants néodyme.

Capteur : Melexis MLX90393 et Texas Instruments TMAG5273

Caractéristiques

Champs faibles : ±50 mT, 1,5 µT par pas (MLX90393)
Champs forts : ±266 mT, 8 µT par pas (TMAG5273)
Sonde de 140 mm, 20 mm de large, capteurs au bout (3 et 9 mm de l'extrémité)
Axe Y des deux capteurs dans l'axe de la sonde
Adresses I2C 0x19 et 0x35, EEPROM 0x50
Tête au format des boîtiers de la gamme, avec trous Lego

Boîtier : Boîtier long en deux pièces, 10,2 mm d'épaisseur : tête au format de la gamme avec Grove et trous Lego, fourreau de 24 mm de large, vis en nylon près des capteurs pour ne pas fausser la mesure.

Activités en classe : Champ magnétique terrestre, Champ d'un aimant et distance, Champ d'une bobine et intensité du courant, Champ à l'intérieur d'un solénoïde, Cartographie des lignes de champ, Bobines de Helmholtz

Par rapport au capteur actuel

Aujourd'hui : Teslamètre actuel à un seul MLX90393 (adresse 0x18), remplacé aussi dans la gamme par cette sonde

Deux capteurs : un pour les champs faibles (±50 mT), un pour les champs forts (±266 mT).
Capteurs au bout d'une sonde de 140 mm, qui entre dans une bobine ou s'approche d'un aimant.
Adresse 0x19 qui n'entre plus en conflit avec le capteur de pression à 0x18.

Dans le commerce

Gamme	Produit	Remarque
Biolab einstein	3 axes FRE MGN-3X	console LabMate 2 et cordon FRE CBL022 nécessaires
Jeulin FOXY	482045	console Foxy 2 ou Tooxy obligatoire
Jeulin Redy	488017
PASCO Wireless	3 axes PS-3221	Bluetooth direct, distribué par Conatex
Vernier Go Direct	3 axes GDX-3MG	Bluetooth ou USB direct, distribué par Sonodis

Deux gammes de mesure dans la même sonde, du champ terrestre aux aimants néodyme.

Prototype en test

Hub I2C 3 voies

Réf. FIZ-HUB-02

Multiprise pour brancher trois capteurs, même s'ils ont la même adresse.

Capteur : Multiplexeur I2C TCA9546A

Caractéristiques

Une entrée Grove et trois sorties Grove (gauche, droite, arrière)
Chaque sortie sur une voie séparée du multiplexeur
Adresse I2C 0x71, même registre que le PaHub : aucun changement de firmware
Résistances de tirage sur chaque voie
5 V distribué directement aux trois sorties
Boîtier 28 × 40,8 × 10,2 mm

Boîtier : Coque de 28 × 40,8 × 10,2 mm avec trois ouvertures de prise chanfreinées sur les côtés et à l'arrière, une flèche sur le dessus et deux trous Lego traversants.

Activités en classe : Respiration avec le CO₂ et l'O₂ en même temps, Puissance électrique avec la tension et l'intensité, Station météo complète, Échanges thermiques avec deux sondes de température

Par rapport au capteur actuel

Aujourd'hui : Unit PaHub, PCA9548A 6 voies

Même format que les capteurs (28 × 40 mm) avec trous Lego, au lieu de 24 × 48 mm.
Résistances de tirage sur chaque voie : une voie non sélectionnée ne flotte pas.
Compatible avec le firmware actuel (adresse 0x71, même registre de sélection).

Bientôt

Ces cartes sont dessinées ; certaines sont déjà en fabrication. Leurs boîtiers viendront ensuite.

En conception

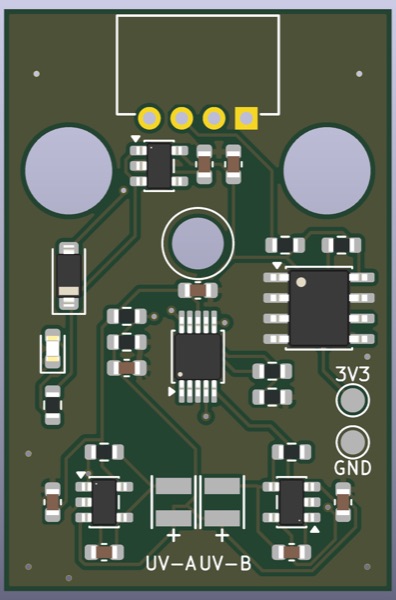

Détecteur UV-A et UV-B

Réf. FIZ-UVAB-02

Rayonnement ultraviolet A et B, et indice UV.

Deux voies : UV-A (240–370 nm) et UV-B (240–320 nm)
Indice UV calculé à partir de la voie UV-B
Amplificateurs à transimpédance, constante de temps 0,1 s

En classe : Indice UV au cours de la journée, Efficacité des crèmes solaires, UV et lunettes de soleil, UV à l'ombre et par temps nuageux, Transmission des UV-A et UV-B par le verre

Remplace : Module UV LTR390 (tiers), capteur devenu introuvable

En conception

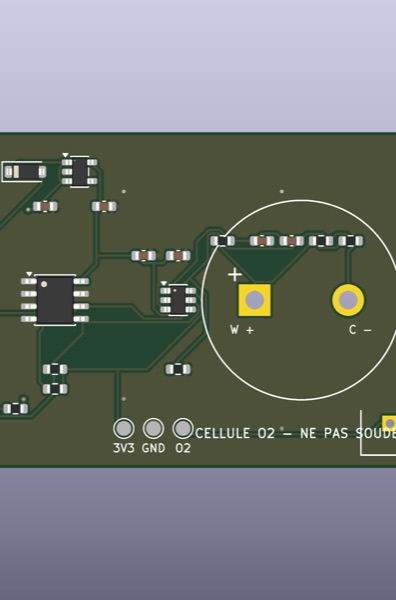

Capteur d'oxygène

Réf. FIZ-OXY-02

Teneur en oxygène de l'air, de 0 à 25 %.

0 à 25 % d'oxygène en volume
Environ 0,004 % d'O₂ par pas, sans amplificateur
Accepte d'autres cellules à deux électrodes (Winsen ME2-O2, Alphasense O2-A2, City AO2)

En classe : Consommation d'oxygène par la respiration, Photosynthèse et production d'oxygène, Combustion d'une bougie, Composition de l'air, Oxydation de la laine de fer, Respiration des graines en germination

Remplace : Capteur d'oxygène MIX8410 vendu aujourd'hui

En fabrication

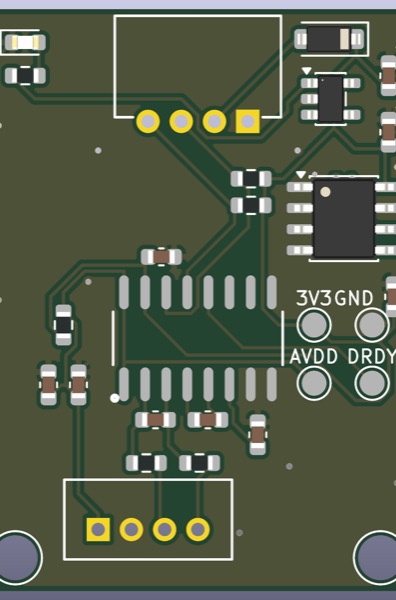

Dynamomètre

Réf. FIZ-DYNA-02

Force en traction et en compression.

Gammes ±10 N et ±50 N, choix dans le logiciel
Résolution d'environ 1 à 2 mN, jusqu'à 320 mesures par seconde
Exactitude visée ±0,1 N après étalonnage (à mesurer sur prototype)

En classe : Loi de Hooke, Poids et masse, Poussée d'Archimède, Frottement solide, Principe des actions réciproques, Tension du fil d'un pendule

Remplace : Unit Mini Scales, HX711 + STM32 (équivalent approché)

En fabrication

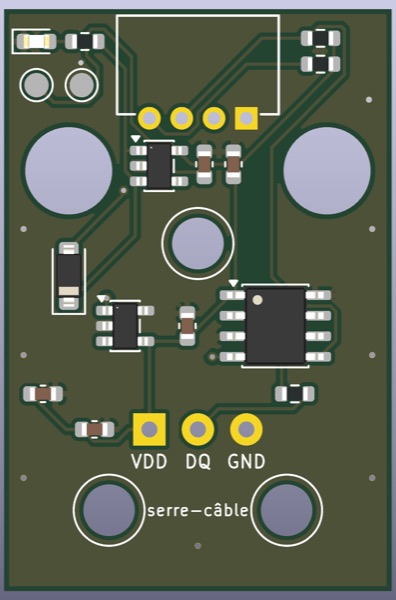

Sonde de température

Réf. FIZ-TEMP-02

Température d'un liquide ou d'un solide, avec une sonde étanche de 1 m.

Sonde étanche DS18B20 de 1 m soudée sur la carte
Serre-câble : la traction s'arrête sur une plaque, pas sur les soudures
Adresse I2C 0x1A, EEPROM 0x50 pour l'étalonnage

En classe : Changements d'état de l'eau, Calorimétrie et capacité thermique, Refroidissement d'un liquide, Réactions exothermiques et endothermiques, Isolation thermique, Dissolution d'un sel

Remplace : Sonde DS18B20 lue directement sur la broche du Grove

En conception

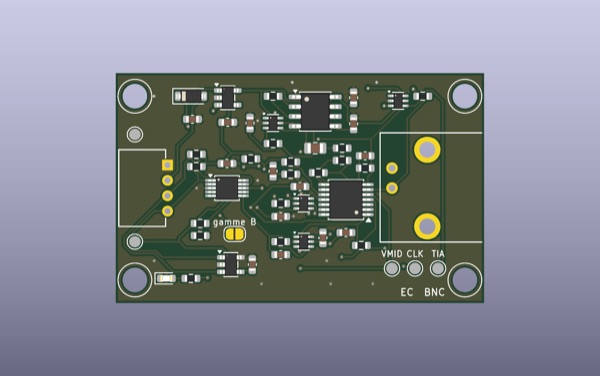

Conductimètre

Réf. FIZ-COND-02

Conductivité d'une solution, avec une sonde à fiche BNC.

Sonde DFRobot DFR0300 (K = 1) sur prise BNC
Deux gammes : environ 1 à 100 µS/cm et 0,1 à 100 mS/cm
Excitation alternative sans composante continue (pas d'électrolyse)

En classe : Titrage par conductimétrie, Conductivité de différentes eaux, Loi de Kohlrausch, Dissolution d'un sel, Salinité de l'eau de mer, Suivi d'une précipitation

Remplace : Sonde DFRobot lue par un PbHub à 0x64

En conception

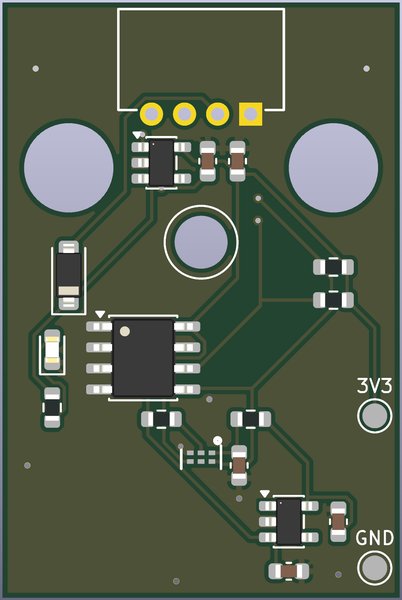

Capteur de lumière UV-A et infrarouge

Réf. FIZ-UVIR-02

Éclairement en lux, UV-A, infrarouge proche et scintillement des lampes.

Quatre mesures sur une seule puce : visible, UV-A, infrarouge, scintillement
Scintillement des lampes (100 Hz du secteur, LED pilotées en impulsions)
Comptes à étalonner contre le luxmètre

En classe : Scintillement des lampes à LED, Visible, infrarouge et UV-A des différentes lampes, Rendement lumineux des ampoules, Transmission du verre au visible, à l'infrarouge et aux UV, Éclairement solaire et rayonnement UV-A

En conception

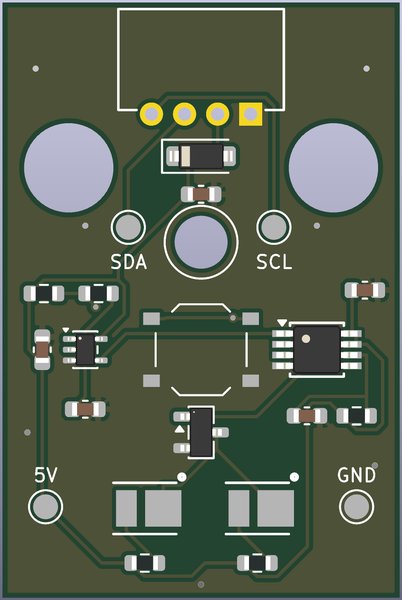

Lampe UV 395 nm

Réf. FIZ-LUV-02

Source de lumière ultraviolette proche, pour la fluorescence et la protection solaire.

395 nm : moitié UV-A, moitié violet visible, l'œil voit que la lampe est allumée
Faible puissance (environ 20 mA par LED, sans lentille), pas de 365 nm ni d'UV-C
Démarre éteinte, un appui l'allume, un autre l'éteint

En classe : Fluorescence des surligneurs et des billets, Efficacité des crèmes solaires, Transmission des UV par le verre et les lunettes, Encres invisibles, Phosphorescence

En conception

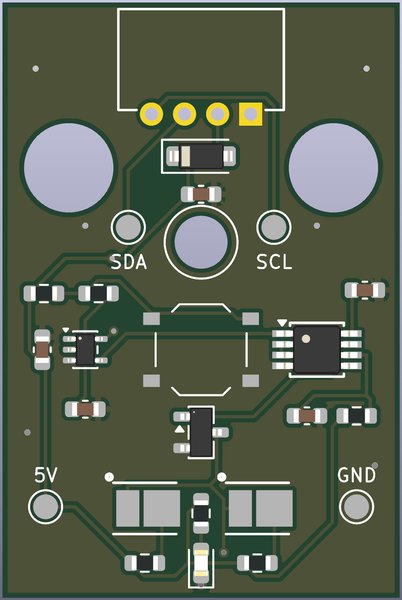

Lampe infrarouge 940 nm

Réf. FIZ-LIR-02

Source de lumière infrarouge invisible, pour la transmission et le principe de la télécommande.

940 nm, invisible à l'œil, visible par la caméra du téléphone
Témoin rouge allumé en même temps que l'infrarouge
Démarre éteinte, un appui l'allume, un autre l'éteint

En classe : Principe de la télécommande, Transmission de l'infrarouge par différents matériaux, Lumière invisible et caméra du smartphone, Réflexion de l'infrarouge, Barrière infrarouge

En conception

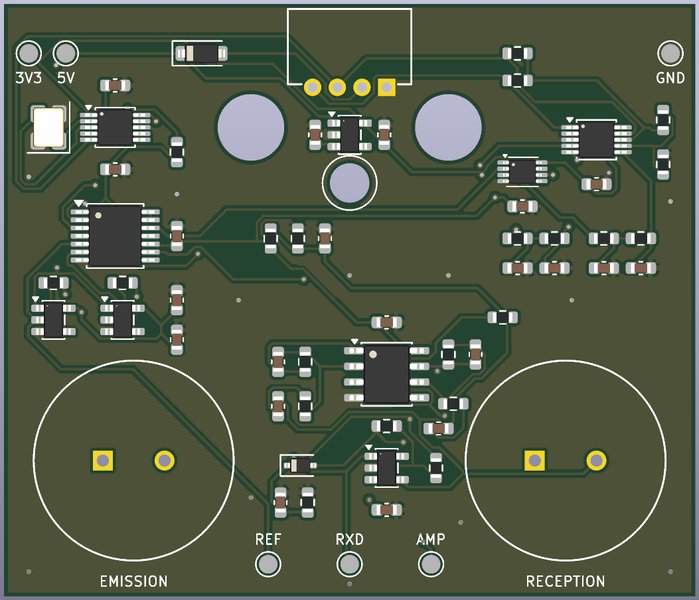

Émetteur et récepteur d'ultrasons

Réf. FIZ-US-02

Ondes ultrasonores à 40 kHz : amplitude reçue et décalage Doppler.

Émetteur et récepteur sur la même carte, fréquence réglable de 38 à 42 kHz
Amplitude reçue : longueur d'onde, ondes stationnaires, interférences, diffraction
Effet Doppler mesuré par battement, avec le sens du mouvement (voies I et Q)

En classe : Vitesse des ultrasons, Effet Doppler, Diffraction par une fente, Écho et principe du sonar, Atténuation par différents matériaux

En conception

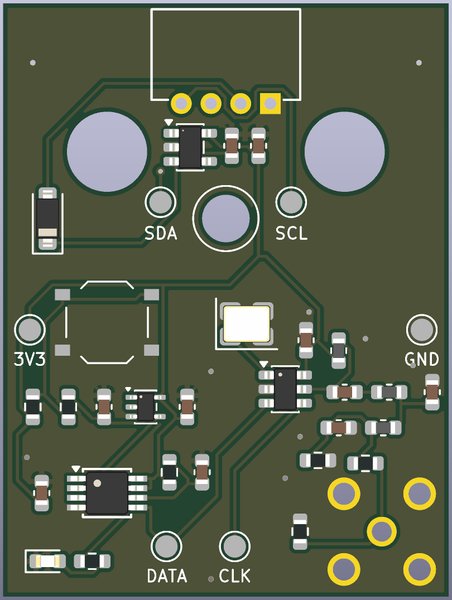

Émetteur radio 433 MHz

Réf. FIZ-RFE-02

Onde radio de 69 cm de longueur d'onde, émise en continu à faible puissance.

433,92 MHz, puissance limitée à 1 mW (bande libre des télécommandes)
Antenne quart d'onde sur prise SMA
Démarre éteint, témoin rouge pendant l'émission

En classe : Propagation et atténuation d'une onde radio, Cage de Faraday, Polarisation d'une antenne, Ondes stationnaires et longueur d'onde, Traversée des murs et des matériaux

En fabrication

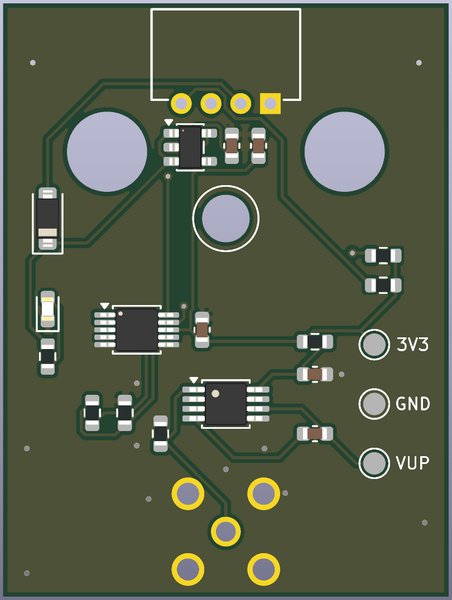

Récepteur radio

Réf. FIZ-RFR-02

Puissance des ondes radio reçues, de 100 MHz à 2,5 GHz.

De −45 à 0 dBm environ, mesure relative en décibels
Capte l'émetteur 433 MHz, le Wi-Fi, le Bluetooth et les téléphones
Décroissance en 1/r², blindage, polarisation, ondes stationnaires

En classe : Cartographie du Wi-Fi de l'établissement, Puissance reçue et distance, Cage de Faraday, Exposition aux ondes d'un téléphone, Blindage par différents matériaux

À propos des comparaisons

Gammes comparées, d'après les catalogues consultés le 7 octobre 2026 : Biolab (einstein), Jeulin (FOXY et Redy), PASCO Wireless et Vernier Go Direct. Les gammes Biolab et Jeulin FOXY demandent en plus une console d'acquisition. Les équivalents sont parfois approchés : une station météo face à notre capteur d'environnement, par exemple.

Les caractéristiques sont celles des composants et de nos calculs de conception ; elles seront confirmées sur les prototypes. Pour en savoir plus sur le système actuel, voyez FizziQ Connect et les capteurs de FizziQ.
